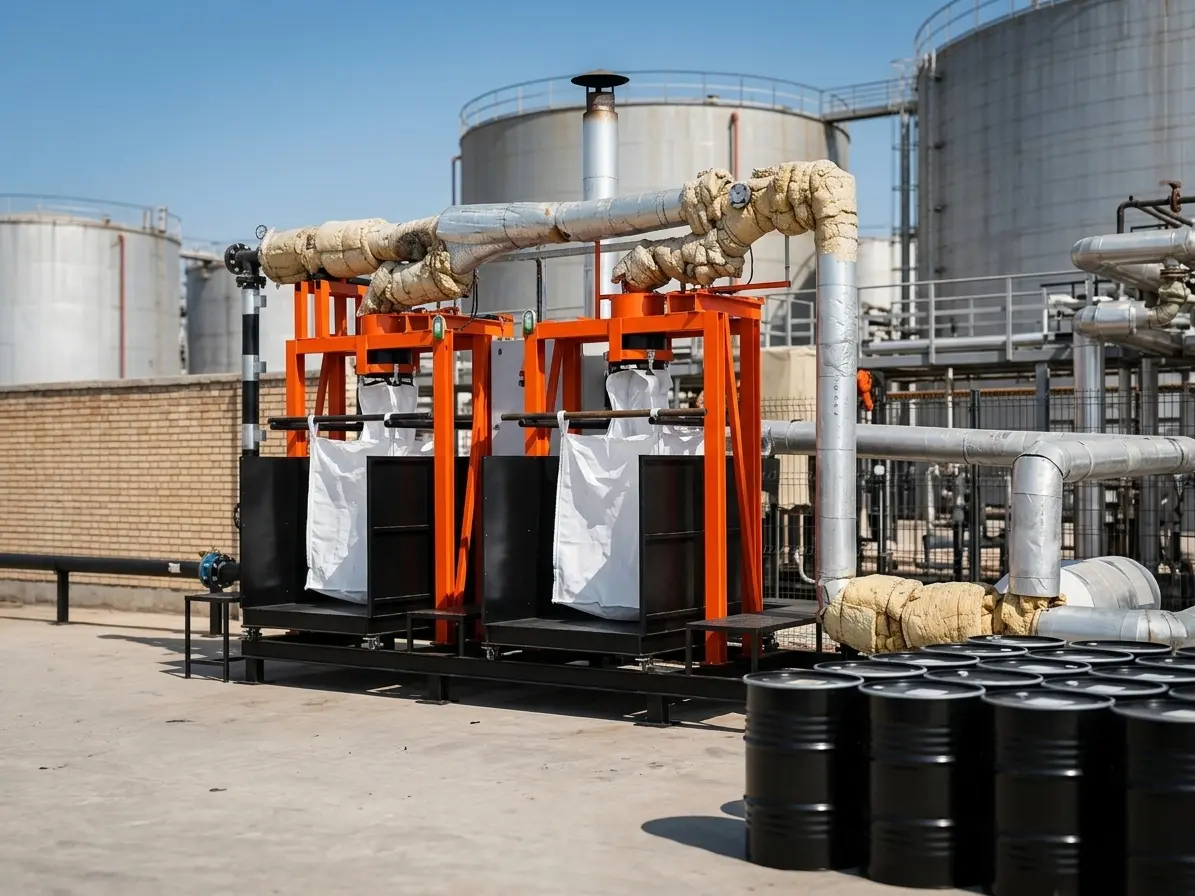

جامبو پرکن قیر کیان صنعت
جامبو پرکن قیر کیان صنعت با الهام از تکنولوژی برندهای مطرح اروپایی مانند HAVER & BOECKER و BEUMER طراحی و ساخته شده است. این دستگاه در دو مدل اتوماتیک (با سیستم PLC و کنترلر لمسی، قابلیت ذخیره ۱۰۰ فرمول توزین، اتصال به SCADA) و نیمه اتوماتیک (عملکرد با اپراتور، نمایشگر دیجیتال ساده، مناسب خطوط با بودجه محدود) عرضه می شود.
از نظر تعداد ایستگاه پرکن، در سه نسخه یک دهنه (ظرفیت ۳۰ تا ۴۰ جامبوبگ در ساعت، مناسب کارخانه های کوچک و متوسط)، دو دهنه (ظرفیت ۶۰ تا ۸۰ جامبوبگ در ساعت، ایده آل برای خطوط تولید نیمه صنعتی و صنعتی) و چهار دهنه (ظرفیت ۱۲۰ تا ۱۶۰ جامبوبگ در ساعت، مناسب برای خطوط تولید انبوه و کارخانه های بزرگ) قابل سفارش است.
ویژگی های فنی استاندارد این دستگاه شامل سیستم توزین لودسل های کلاس C3 با دقت ۰.۱ تا ۰.۲ درصد، فلنج های گرمایشی برای حفظ دمای قیر در محدوده ۱۵۰ تا ۱۸۰ درجه سانتیگراد، بدنه و هاپر از جنس استیل ۳۰۴ با عایق پشم سنگ، سیستم پر کردن با شوت تلسکوپی با قفل کیسه خودکار، سیستم آسپیراسیون و مکش بخار قیر، تابلو برق با کنترلر دما، و خروجی داده به کامپیوتر مرکزی می باشد.

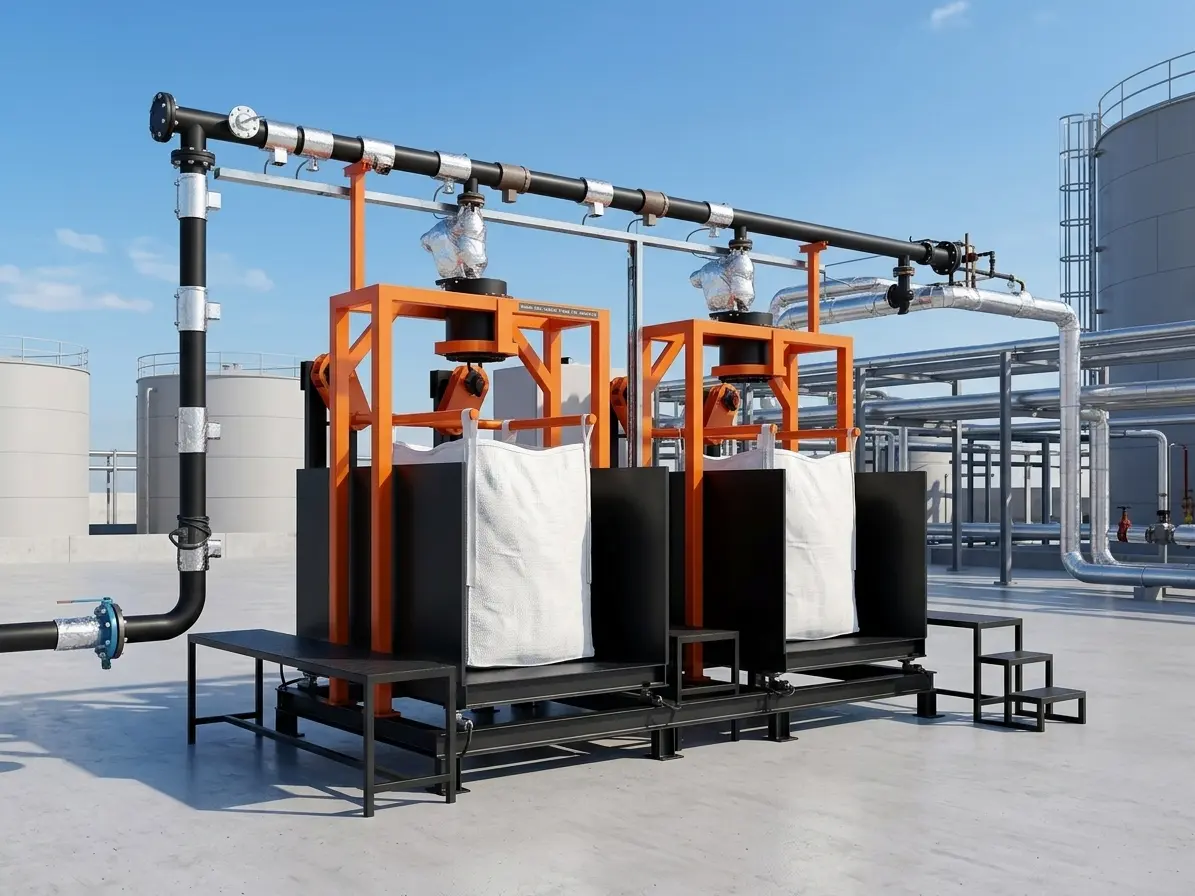

جامبو پرکن قیر Jumbo Bitumen Filling Machine
تنها سیستم پرکن قیر ساخت ایران با قابلیت پر کردن در دماهای بالا، سیستم حرارتی یکپارچه و دقت توزین ±۰.۳٪ — قابل رقابت با Bühler، Haver & Boecker و Concetti در بازارهای بینالمللی
چرا پرکردن قیر در کیسههای جامبو؟ چالش واقعی چیست؟
مدیریت دمای بحرانی
قیر در دمای ۱۴۰–۱۸۰°C پمپ میشود. هر افت دما یعنی انسداد لولهها، آسیب به نازل و توقف خط. سیستم باید تمام مسیر را گرم نگه دارد.
توزین در ماده مذاب
قیر مذاب دارای ویسکوزیته بالا و تغییر دانسیته با دماست. توزین دقیق نیازمند سیستم تارگیری دینامیک و کمپنسهکردن تغییرات حرارتی است.
آببندی کامل
نشت حتی کمترین مقدار قیر در محیط کار، ایجاد ریسک حریق، آلودگی محصول و آسیب به اپراتور دارد. نازل باید صد در صد آببند باشد.
انجماد کنترلشده
پس از پر شدن، کیسه باید به سرعت خنک شود تا شکل بگیرد و قابل حملونقل باشد — بدون اینکه قیر به دیواره کیسه بچسبد.
سیستم حرارتی یکپارچه
قلب تپنده جامبو پرکن قیر کیان صنعت
مدلها و پیکربندیها
از نیمهاتوماتیک تا کاملاً اتوماتیک با ادغام در خط تولید
KS-BJF-S
- سیستم توزین تکمرحلهای
- نازل جکتدار با روغن حرارتی
- صفحه نمایش دیجیتال
- قراردادن و برداشتن کیسه دستی
- پمپ دندهای ۷.۵ kW
- مخزن بافر ۵۰۰ لیتر

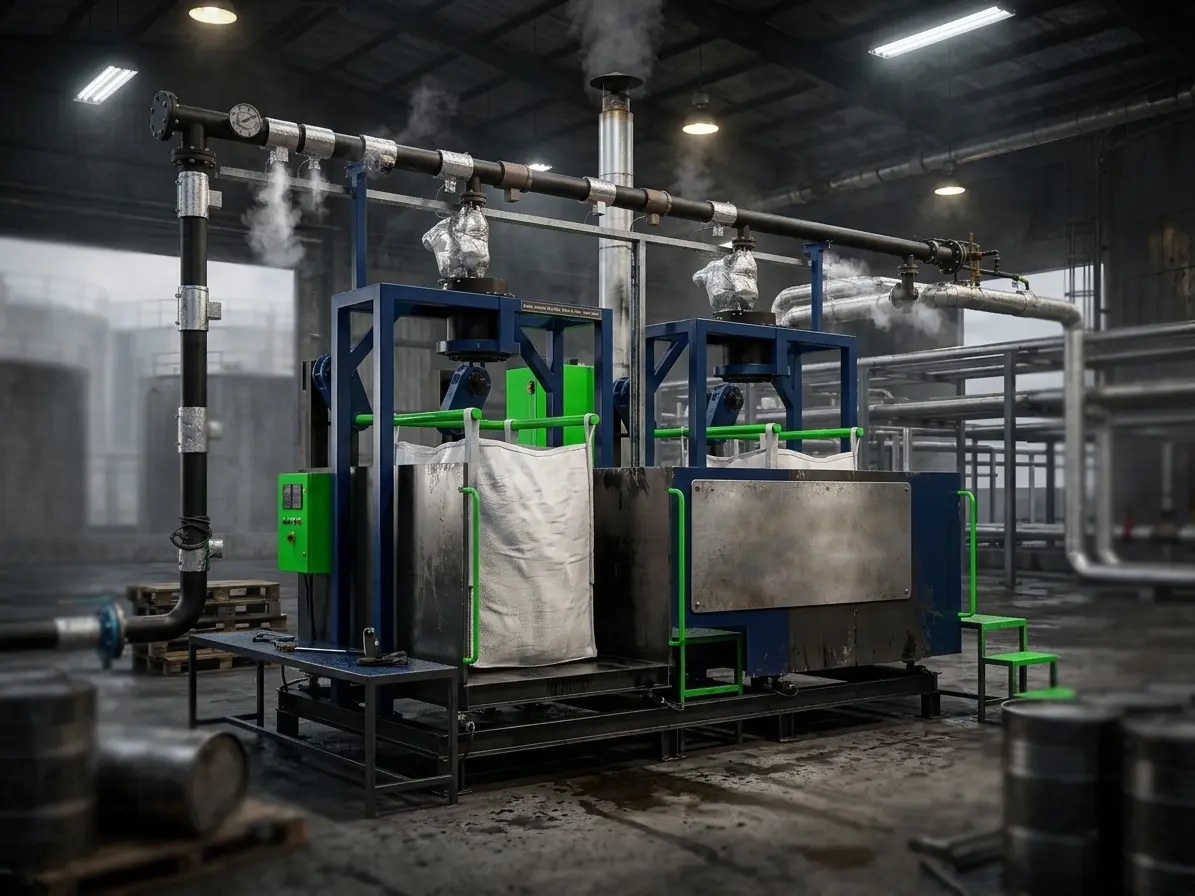

KS-BJF-A
- توزین دو مرحلهای (Coarse + Fine)
- نازل ضدچکه با قطع الکترومغناطیسی
- HMI تاچ ۱۰ اینچ + PLC Siemens
- جابجایی خودکار کیسه با ریل
- سیستم تشخیص وزن قبل از بارگیری
- کنترل دمای ۵ ناحیه مستقل
- آلارم چندسطحی
- اتصال به پرینتر لیبل
KS-BJF-PRO
- توزین سهمرحلهای با دقت ±۰.۱٪
- ربات باز/بستن درپوش کیسه
- سیستم خنککاری کنترلشده پس از پرکردن
- کانوایر غلتکی + پالتگذاری اتوماتیک
- SCADA + ثبت ابری تمام پارامترها
- وزنسنج چک بعد از پرکردن (In-line)
- دوربین بینایی ماشین برای کنترل کیفیت
- یکپارچهسازی با ERP/MES کارخانه
- پشتیبانی از Batch Tracking و Traceability
مشخصات فنی
| پارامتر | KS-BJF-S | KS-BJF-A | KS-BJF-PRO |
|---|---|---|---|
| ظرفیت کیسه | ۵۰۰–۱۰۰۰ kg | ۵۰۰–۱۵۰۰ kg | ۵۰۰–۲۰۰۰ kg |
| سرعت بارگیری | ۴–۶ کیسه/ساعت | ۸–۱۰ کیسه/ساعت | ۱۰–۱۲ کیسه/ساعت |
| دقت توزین | ±0.5% | ±0.3% | ±0.1% |
| حداکثر دمای مواد | ۱۸۰°C | ۱۸۰°C | ۲۰۰°C |
| سیستم گرمایش | روغن حرارتی | روغن حرارتی / بخار | روغن حرارتی / بخار / الکتریکی |
| نوع پمپ | دندهای ۷.۵ kW | دندهای ۱۵ kW | دندهای VFD 22 kW |
| کنترلر | PLC Delta | PLC Siemens S7-1200 | PLC Siemens S7-1500 |
| HMI | نمایشگر ۷" | تاچ ۱۰" Weintek | تاچ ۱۵" + SCADA |
| مواد سازنده | SS304 | SS304 / SS316 | SS316L (Food/Pharma Grade) |
| برق مصرفی | ۱۵ kW | ۳۰ kW | ۵۵ kW |
| ابعاد (L×W×H) | ۲.۵×۱.۵×۳.۵ m | ۳.۵×۲×۴.۵ m | ۶×۳×۵ m |
| وزن دستگاه | ~۸۰۰ kg | ~۱۸۰۰ kg | ~۳۵۰۰ kg |
تکنولوژیهای کلیدی
نازل ضدچکه حرارتی
نازل تلهای با جکت روغن حرارتی، دریچه برقیمغناطیسی و سیستم مکش برگشتی — حتی یک قطره نشت بعد از قطع جریان وجود ندارد.
توزین دو / سهمرحلهای
در فاز اول، ۹۵٪ وزن با دبی بالا پر میشود. در فاز دوم / سوم، ۵٪ باقیمانده با دبی پایین و دقت بالا تکمیل میشود. کمپنسهکردن خودکار وزن ماده در حال سقوط (In-flight correction).
کنترل دمای چندناحیهای
سیستم PID مستقل برای مخزن، لولههای انتقال، جکت پمپ و نازل. هر ناحیه بهصورت مستقل کنترل و لاگ میشود. آلارم افت دما قبل از هر مشکلی فعال میشود.
سیستم خنککاری پس از پرکردن
کانال هوای اجباری یا تونل خنککاری آبی برای سریعتر کردن انجماد قیر در کیسه — بدون چسبیدن قیر به پوشش داخلی و با حفظ شکل کیسه برای حملونقل.
SCADA و ثبت داده
ثبت لحظهای دما، فشار، دبی، وزن و شناسه اپراتور برای هر کیسه. گزارش تولید، OEE و هشدارهای پیشگیرانه. قابل اتصال به سیستمهای MES/ERP کارخانه.
ایمنی ATEX / SIL
بخارات قیر قابل اشتعال هستند. تمام الکتروموتورها، سنسورها و پانلهای برقی در مدلهای صادراتی با تاییدیه ATEX Zone 1/2 در دسترس هستند. سیستم توقف اضطراری SIL 2 بهصورت استاندارد.
صنایع و کاربردها
قیر راهسازی
قیر خالص ۶۰/۷۰ و ۸۰/۱۰۰ برای صادرات و تامین پروژههای زیرساختی
قیر اصلاحشده (PMB)
قیر پلیمری SBS/SBR با ویسکوزیته بالاتر و نیاز به دمای عملیاتی بیشتر
پالایشگاهها
خط آخر پالایشگاه برای بستهبندی قیر صادراتی در کیسههای جامبو
صادرات
جامبو بگ مناسبترین فرمت برای صادرات به کشورهای عربی، آفریقا و آسیا
عایقبندی ساختمان
قیر اکسیده (Oxidized Bitumen) برای تولیدکنندگان عایقهای رطوبتی
کابل و برق
قیر مخصوص عایقبندی کابلهای زیرزمینی با خلوص بالا
مقایسه با رقبای جهانی
کیان صنعت در برابر برندهای اول دنیا
| ویژگی | کیان صنعت ایران |
Haver & Boecker آلمان |
Concetti ایتالیا |
Bühler سوئیس |
|---|---|---|---|---|
| دقت توزین | ±0.1–0.3% | ±0.1% | ±0.2% | ±0.1% |
| حداکثر دمای مواد | 200°C | 220°C | 200°C | 230°C |
| سفارشیسازی | ✅ کامل | ⚠️ محدود | ✅ بالا | ⚠️ محدود |
| زمان تحویل | ✅ ۳–۵ ماه | ❌ ۸–۱۲ ماه | ❌ ۶–۱۰ ماه | ❌ ۱۰–۱۴ ماه |
| قیمت نسبی | ✅ رقابتی | ❌ بسیار بالا | ❌ بالا | ❌ بسیار بالا |
| پشتیبانی در ایران | ✅ ۲۴/۷ | ❌ ندارد | ❌ ندارد | ❌ ندارد |
| قطعات یدکی | ✅ موجودی داخلی | ❌ واردات ۲–۶ ماه | ❌ واردات ۲–۴ ماه | ❌ واردات ۳–۶ ماه |
| آموزش و راهاندازی | ✅ در محل | ⚠️ آنلاین | ⚠️ محدود | ⚠️ آنلاین |
| اتصال SCADA/ERP | ✅ کامل | ✅ کامل | ✅ کامل | ✅ کامل |
