چند نمونه لودسل با کاربرد و مقایسه

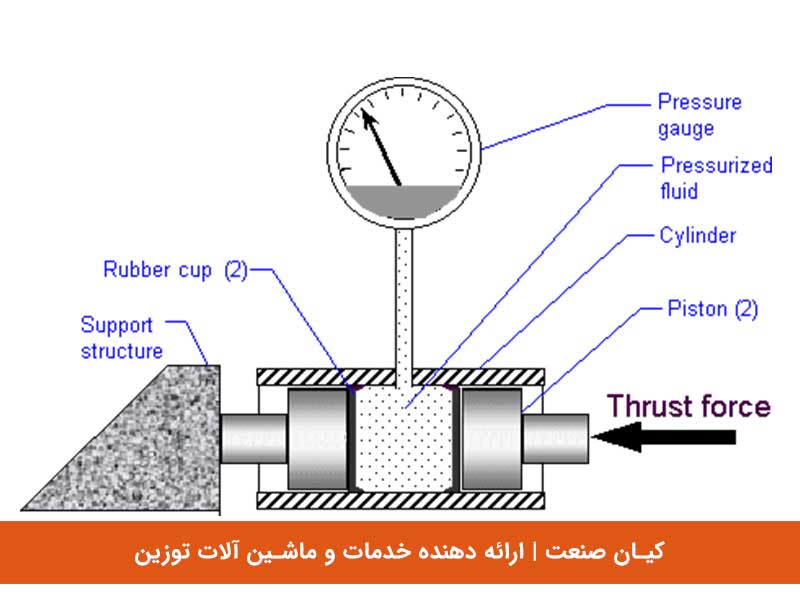

لودسل یک مبدل است که نیرو را به یک خروجی قابل اندازه گیری تبدیل می کند. گرچه انواع مختلفی از لودسل ها وجود دارد، بیشتر از لودسل های بار مبتنی بر strain gage استفاده می شوند. بجز آزمایشگاه های خاصی که تعادل دقیق مکانیکی هنوز مورد استفاده قرار میگیرند. سلولهای باربری پنوماتیک گاهی اوقات مورد استفاده قرار می گیرند که در آن ایمنی و بهداشت ذاتی مورد نظر است و سلول های هیدرولیکی بار در نقاط دور افتاده در نظر گرفته می شوند، زیرا آنها نیازی به منبع تغذیه ندارند. سلول های بارگذاری فشار بار، از لحاظ مقیاس ۰٫۰۳٪ تا ۰٫۲۵٪ دقیق هستند و برای تقریبا تمام برنامه های کاربردی صنعتی مناسب هستند.
-
- Bending Beam Load Cells
-
- Canister Load Cells
-
- Compression – Tension Load Cells
-
- Compression Load Cells
-
- Low Profile Load Cells
-
- Platform and Single Point Load Cells
-
- S-Beam Load Cells
-
- LCM305 and LCM315 Series
برای مقایسه انواع لودسل های بالا از جدول زیر استفاده کنید
Load Cell Performance Comparison
|
Type |
Weight Range | Accuracy (FS) | Apps | Strength |
Weakness |
|
| Hydraulic Load Cells | Up to 10,000,000 lb | ۰٫۲۵% | Tanks, bins and hoppers. Hazardous areas. |
Takes high impacts, insensitive to temperature. |
Expensive, complex. | |
| Pneumatic Load Cells | Wide | High | Food industry, hazardous areas | Intrinsically safe. Contains no fluids. |
Slow response. Requires clean, dry air |
|
| Bending Beam Load Cells | ۱۰-۵k lbs. | ۰٫۰۳% | Tanks, platform scales, | Low cost, simple construction | Strain gages are exposed, require protection |
|
| Shear Beam Load Cells | ۱۰-۵k lbs. | ۰٫۰۳% | Tanks, platform scales, off- center loads |
High side load rejection, better sealing and protection |
||
| Canister Load Cells | to 500k lbs. | ۰٫۰۵% | Truck, tank, track, and hopper scales | Handles load movements | No horizontal load protection | |
| Ring and Pancake Load Cells | ۵- ۵۰۰k lbs. | Tanks, bins, scales | All stainless steel | No load movement allowed | ||
| Button and washer Load Cells |
۰-۵۰k lbs ۰-۲۰۰ lbs. typ. |
۱% | Small scales | Small, inexpensive | Loads must be centered, no load movement permitted |
|
|
Other Load Cells |
||||||
| Helical | ۰-۴۰k lbs. | ۰٫۲% | Platform, forklift, wheel load, automotive seat weight |
Handles off-axis loads, overloads, shocks |
||
| Fiber optic | ۰٫۱% | Electrical transmission cables, stud or bolt mounts |
Immune to RFI/EMI and high temps, intrinsically safe |
|||
| Piezo- resistive |
۰٫۰۳% | Extremely sensitive, high signal output level |
High cost, nonlinear output | |||
اطلاعات بیشتر در مورد لودسل ها
